一、布局绘图之解锁、调整比例与视图

问题场景:由于绘图习惯的不同,工友A喜欢旋转式绘制立面,即只用一个平面,立面画在不同方向;工友B喜欢旋转平面,立面画在同一水平面,工整简介。AB方法均可,无好坏之分。但两人碰在一块共同绘制同一项目亦或者A的项目B来修改,正常软件操作方法便会繁琐至极,频繁操作。(此次以B的工作场景为例)

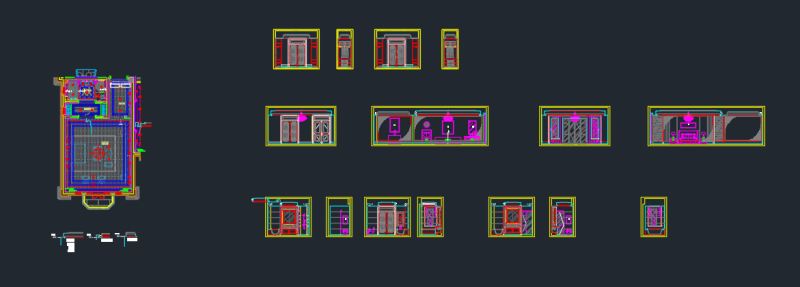

1.先把A视图按照B的操作习惯在模型空间摆正。

2.输入`+1+空格,返回布局空间。(+号表示没有,此步骤需要cad安装源泉,有疑问可留言)

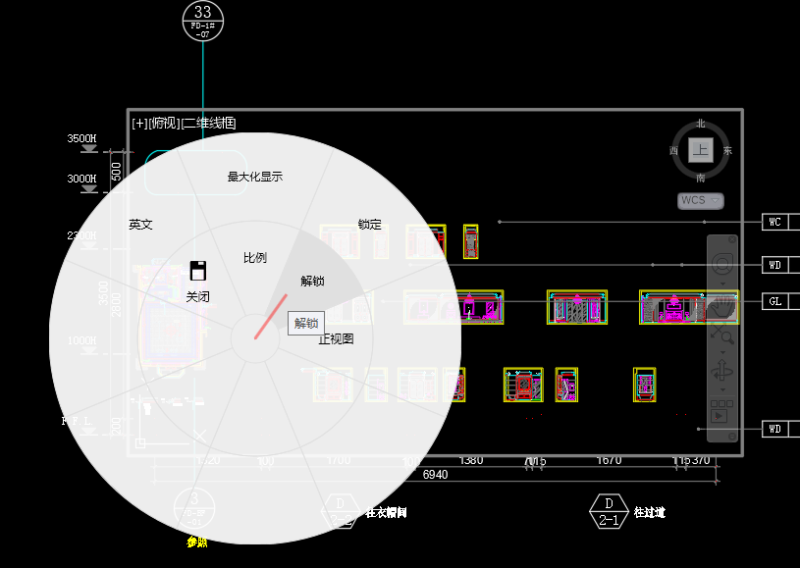

3.输入``两次从布局视口进入模型空间,呼出quicker轮盘,选择解锁。(这里的解锁是源泉快捷键VVU,有疑问可留言)

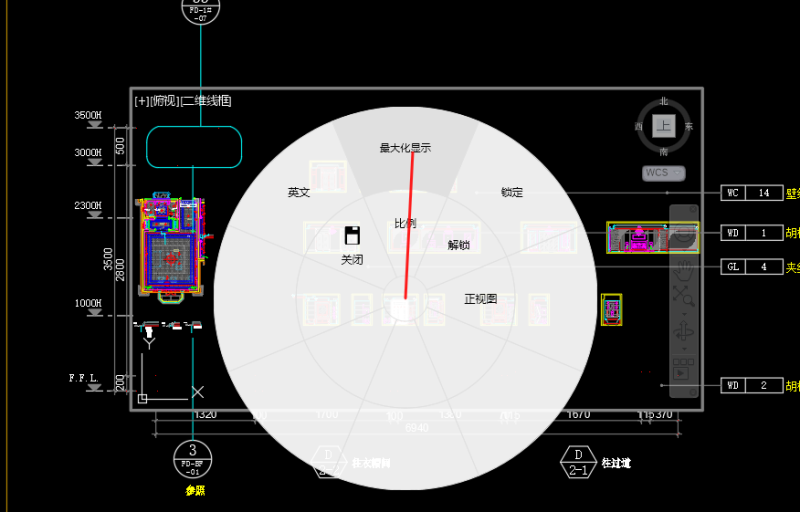

4.再次呼出轮盘吗,最大化显示(相当于鼠标中间双击,快捷键是z+空格+E +空格)

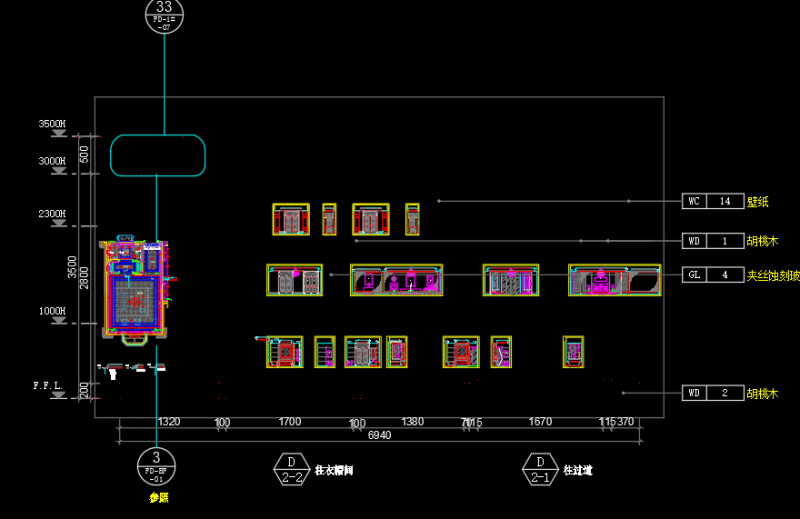

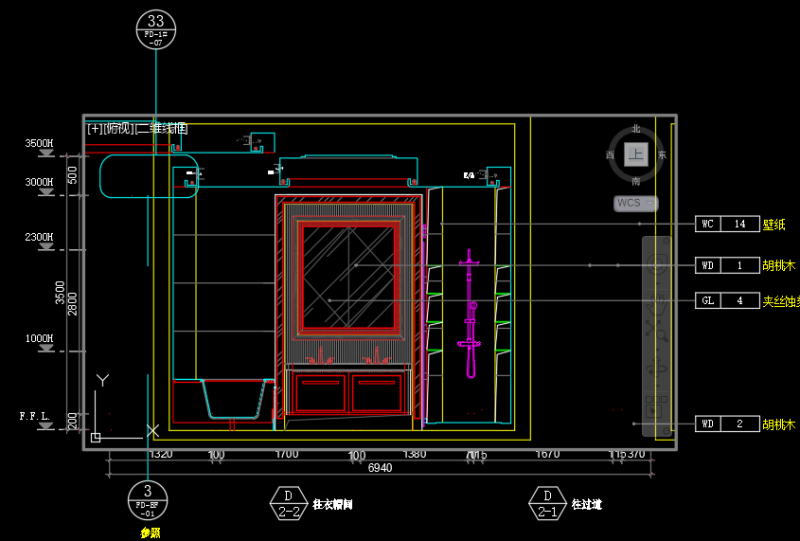

5.调整视图放大到大致位置。

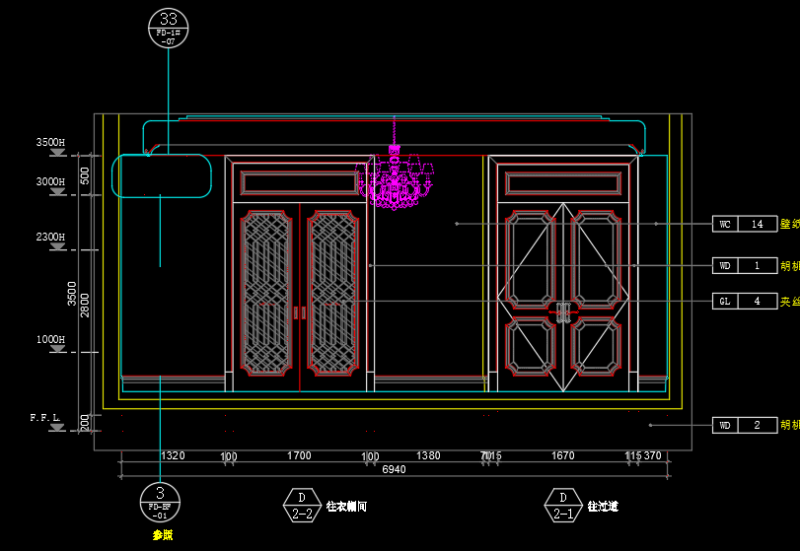

6.再次``+空格,回到布局,输入XL、XV,找到A原来参照点,让交点和原来参照点对齐,输入VVAL锁定视口。

最终完工。注意:此方法已用许久,不用质疑可行性,结合quicker比传统做法快2倍以上,看完后若不能操作,欢迎留言提问或者联系孙工,看到后第一时间解答。同一问题无需重复问,看到后一定会及时回答。



补充:quicker中设置源泉vvl z e vvr 这几个命令在本案例中是可以做成一个命令的,一步可以操作到旋转视图窗口,直接点击正视图便可。---PS:其他关于cad的问题也可以留言。

Laosun-孙工 2020-08-11 16:28
回复 x
Laosun-孙工 2020-08-19 13:06
#2

二、图库工作流

工作中一个完整工作流是绘图速度的基础,今天分享一下图库的工作流,大家取长补短,相互学习,有问题可留言。

1.CAD输入ersc,设置图层快捷键,我的快捷键如下:

2.打开quicker,设置轮盘,轮盘界面如下:

这里只讲到活动家具和洁具,其他图层类似,分别在轮盘中设置上面对应的快捷键,例如活动家具发送键为:bb0 w3 。

bb0是把图块归置0层,w3则是把图块置入活动家具层。块内图层设置为0层,是否保留原颜色,请根据是否需要打印时区分线宽来设置。



整理好的图块输bbw批量导出到文件夹,下次输入bv找到对应文件夹即可快速拖入不用调整图层。 Laosun-孙工 2020-08-19 13:09
